Descriere
Descrierea produsuluiElementele CapaCoustic Melapor constă dintr-un material buretos moale, elastificat şi duroplastic, pe bază de răşini melaminatice, cu o structură filigranică cu celule deschise.
Descrierea sistemuluiPlăcile CapaCoustic Melapor pot fi lipite direct pe pereți sau tavane cu suprafaţă portantă, sau pot fi suspendate (în forma de Baffle) în spațiul liber prin intermediul șinelor ”T” standard.
Datorită montajului rapid şi a prelucrării uşoare, elementele CapaCoustic Melapor sunt ideale şi în cazul renovărilor ulterioare.
- CapaCoustic Melapor-Kleber
Adeziv umplut pe bază de dispersie pentru lipirea panelurilor CapaCoustic Melapor 034/31-34.
Nr. Produs: 037/13, conţinut-găleată: 25 kg. - CapaCoustic Melapor-Panel

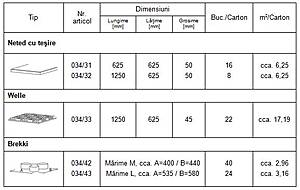

Sortimentul include, conform tabelului, diferite formate standard şi suprafeţe (vezi tabelul).
- CapaCoustic Melapor-Baffle

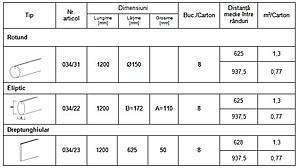

Sortimentul include, conform tabelului, diferite tipuri standard (vezi tabelul). - CapaCoustic Melapor Deckensegel

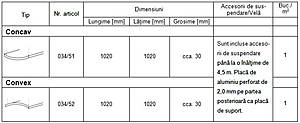

Sortimentul include tipurile Konkav şi Konvex (vezi tabelul). - CapaCoustic Abhang-Set

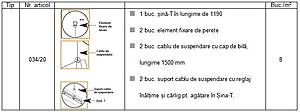

Ca și completare opțională pentru suspendarea individuală a Baffelelor CapaCoustic Melapor. Nr. Produs 034/20

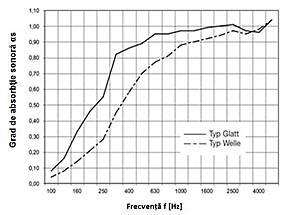

Frecvență [Hz] | Tip neted | Tip ondulat | ||
αs Terţ | αp Octav | αs Terţ | αp Octav | |
100 | 0,08 | 0,20 | 0,04 | 0,10 |
125 | 0,16 | 0,08 | ||
160 | 0,33 | 0,14 | ||
200 | 0,46 | 0,60 | 0,21 | 0,30 |
250 | 0,55 | 0,28 | ||
315 | 0,82 | 0,45 | ||
400 | 0,86 | 0,90 | 0,58 | 0,70 |
500 | 0,89 | 0,70 | ||
630 | 0,95 | 0,77 | ||
800 | 0,95 | 0,95 | 0,81 | 0,85 |
1000 | 0,97 | 0,88 | ||
1250 | 0,97 | 0,90 | ||
1600 | 0,99 | 1,00 | 0,92 | 0,95 |
2000 | 1,00 | 0,94 | ||
2500 | 1,01 | 0,97 | ||
3150 | 0,97 | 1,00 | 0,95 | 1,00 |
4000 | 0,96 | 0,98 | ||
5000 | 1,04 | 1,04 | ||
aw | 0,90 | 0,60 |

Frecvență [Hz] | Tip neted | Tip ondulat | ||
αs Terţ | αp Octav | αs Terţ | αp Octav | |
100 | 0,08 | 0,20 | 0,04 | 0,10 |
125 | 0,16 | 0,08 | ||
160 | 0,33 | 0,14 | ||
200 | 0,46 | 0,60 | 0,21 | 0,30 |
250 | 0,55 | 0,28 | ||
315 | 0,82 | 0,45 | ||
400 | 0,86 | 0,90 | 0,58 | 0,70 |
500 | 0,89 | 0,70 | ||
630 | 0,95 | 0,77 | ||
800 | 0,95 | 0,95 | 0,81 | 0,85 |
1000 | 0,97 | 0,88 | ||
1250 | 0,97 | 0,90 | ||
1600 | 0,99 | 1,00 | 0,92 | 0,95 |
2000 | 1,00 | 0,94 | ||
2500 | 1,01 | 0,97 | ||
3150 | 0,97 | 1,00 | 0,95 | 1,00 |
4000 | 0,96 | 0,98 | ||
5000 | 1,04 | 1,04 | ||
aw | 0,90 | 0,60 |

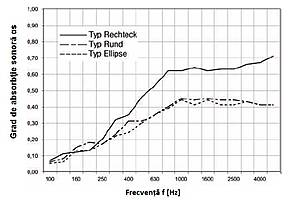

Frecvență [Hz] | Tip pătrat | Tip rotund | Tip elipsă | |||
αs Terţ | αp Octav | αs Terţ | αp Octav | αs terţ | αp Octav | |
100 | 0,07 | 0,06 | 0,05 | |||
125 | 0,11 | 0,10 | 0,08 | 0,10 | 0,06 | 0,10 |
160 | 0,12 | 0,15 | 0,13 | |||
200 | 0,13 | 0,18 | 0,13 | |||
250 | 0,20 | 0,20 | 0,17 | 0,20 | 0,17 | 0,15 |
315 | 0,32 | 0,23 | 0,22 | |||
400 | 0,35 | 0,31 | 0,24 | |||
500 | 0,46 | 0,45 | 0,31 | 0,30 | 0,30 | 0,30 |
630 | 0,53 | 0,35 | 0,35 | |||
800 | 0,62 | 0,40 | 0,39 | |||
1000 | 0,62 | 0,65 | 0,45 | 0,45 | 0,44 | 0,40 |
1250 | 0,64 | 0,44 | 0,41 | |||
1600 | 0,62 | 0,45 | 0,44 | |||
2000 | 0,63 | 0,65 | 0,44 | 0,45 | 0,41 | 0,40 |
2500 | 0,63 | 0,44 | 0,41 | |||
3150 | 0,66 | 0,43 | 0,43 | |||
4000 | 0,67 | 0,70 | 0,41 | 0,40 | 0,41 | 0,40 |
5000 | 0,71 | 0,41 | 0,41 | |||
aw | 0,30 | 0,30 | 0,30 |

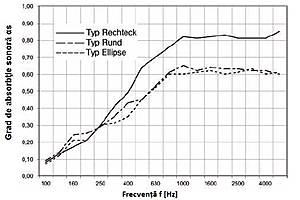

Frecvență [Hz] | Tip pătrat | Tip rotund | Tip elipsă | |||
αs Terţ | αp Octav | αs Terţ | αp Octav | αs Terţ | αp Octav | |
100 | 0,08 | 0,09 | 0,07 | |||
125 | 0,13 | 0,15 | 0,14 | 0,15 | 0,12 | 0,15 |
160 | 0,17 | 0,24 | 0,21 | |||
200 | 0,21 | 0,25 | 0,21 | |||
250 | 0,30 | 0,30 | 0,29 | 0,30 | 0,30 | 0,25 |
315 | 0,41 | 0,35 | 0,31 | |||
400 | 0,49 | 0,43 | 0,35 | |||
500 | 0,64 | 0,60 | 0,45 | 0,45 | 0,45 | 0,45 |
630 | 0,70 | 0,53 | 0,52 | |||
800 | 0,76 | 0,61 | 0,60 | |||
1000 | 0,82 | 0,80 | 0,65 | 0,65 | 0,60 | 0,60 |
1250 | 0,81 | 0,62 | 0,61 | |||
1600 | 0,82 | 0,64 | 0,62 | |||
2000 | 0,83 | 0,80 | 0,63 | 0,65 | 0,60 | 0,60 |
2500 | 0,81 | 0,63 | 0,61 | |||
3150 | 0,81 | 0,62 | 0,63 | |||
4000 | 0,81 | 0,80 | 0,62 | 0,60 | 0,60 | 0,60 |
5000 | 0,85 | 0,60 | 0,61 | |||
aw | 0,30 | 0,30 | 0,30 |

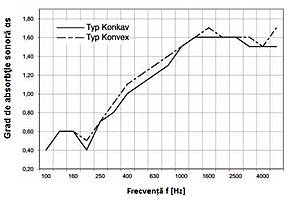

Frecvență [Hz] | Tip Konkav | Tip Konvex |
Aobj [m2] Terţ | Aobj [m2] Terţ | |
100 | 0,40 | 0,40 |
125 | 0,60 | 0,60 |
160 | 0,60 | 0,60 |
200 | 0,40 | 0,50 |
250 | 0,70 | 0,70 |
315 | 0,80 | 0,90 |
400 | 1,00 | 1,10 |
500 | 1,10 | 1,20 |
630 | 1,20 | 1,30 |
800 | 1,30 | 1,40 |
1000 | 1,50 | 1,50 |
1250 | 1,60 | 1,60 |
1600 | 1,60 | 1,70 |
2000 | 1,60 | 1,60 |
2500 | 1,60 | 1,60 |
3150 | 1,50 | 1,60 |
4000 | 1,50 | 1,50 |
5000 | 1,50 | 1,70 |
Domenii de aplicare
În încăperi cu reverberație ridicată există de multe ori necesitatea efectuării măsurilor de reglare a acestuia. În acest sens, se montează sisteme cu caracteristici de absorbţie sonoră cu scopul de a reduce durata ecoului.
Se utilizează în mod special materiale poroase, care reduc energia sonoră penetrantă. Reducerea energiei sonore rezultă prin faptul că prin propagarea undelor sonore particulele de gaz intră în oscilaţie, dar mişcarea acestora este diminuată datorită frecării dintre particule si pereţii porozităţilor din material.
Hale comerciale
Restaurante
Şcoli şi grădiniţe
Săli de conferinţe
Săli de seminarii, de şcolarizare
Hale de producţie
Săli de studiu pt. muzica, studiouri de înregistrare.
Proprietăți

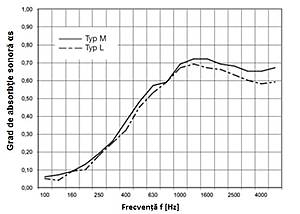

Proprietățile materialului- Capacitate înaltă de absorbţie sonoră (vezi diagramele),
- Rezistenţă la variații de temperatură:
pe termen lung: de la - 40°C până la +180°C;
pe termen scurt: până la +200°C - Conductivitatea termică 0,035 W(mK)-DIN 52612,
- Comportamentul în cazul de incendii C-S1, d0, verificat cf. DIN EN 13501-1; corespunde clasei B1 cf. DIN 4102-1 (cu adeziv şi acoperire cu vopsea),
- Densitate: cca. 10 kg/m3,
- Nu conţine fibre minerale şi nu ridică probleme din punct de vedere a sănătăţii,
- Nuanţe: alb, pot fi vopsite cu Capatrend, conform paletarului de culori 3D-plus (fără a influenţa negativ proprietăţile de absorbţie şi comportament în cazul incendiilor).
- Fără încărcări statice – nu atrage praful.
Gama de modele
Prezentare sortimenteI. Lipire directăCapaCoustic Melapor-PanelElemente cu proprietăți de absorbție sonoră de culoare albă sau vopsite în diverse culori, cu suprafața netedă sau ondulată. Acestea pot fi lipite direct pe suprafeţe portante, ca înveliş pentru pereţi sau tavane.

Element alb sau colorat de absorbţie în formă pătrată, rotundă sau de elipsă cu o structură netedă de suprafaţă şi cu nut în formă de T executat din fabrică. (şinele nu sunt incluse în ambalaj).

Elemente de fixare interconectate pentru suspendarea individuală a elementelor de CapaCoustic Melapor Baffle.

Element de absorbţie de culoare albă, rotunjită, cu o structură netedă a suprafeţei, în format de 1020x1020 mm şi o grosime de 30 mm, inclusiv accesoriile de montaj în ambalajul produsului.

Описание
Елементите CapaCoustic Melapor се състоят от мек, еластифициран дуропластичен материал, на базата на меламинова смола, с филигранна структура с отворени клетки. Плоскостите CapaCoustic Melapor могат да се лепят директно върху стени или тавани с носеща повърхност, или могат да се монтират окачени (под формата на Baffle) в свободното пространство, с помощта на стандартните шини ”T”.
Благодарение на бързия монтаж и лесната обработка, елементите CapaCoustic Melapor са идеални и за извършване на последващи ремонти.
Елементи на системата
I. Директно лепене:
- CapaCoustic Melapor-Kleber: Лепило уплътнител на базата на дисперсия за лепене на плоскости CapaCoustic Melapor 034/31-34. Продукт №: 037/13, съдържание: кофа 25 kg
- CapaCoustic Melapor - Панели: вижте размерите в техническата карта.
II. Елементи за окачване:
- CapaCoustic Melapor-Baffle: вижте размерите в техническата карта.
- CapaCoustic Melapor Deckensegel: Асортиментът включва вдлъбнати и изпъкнали видове (вижте таблицата).
- CapaCoustic Abhang-Set: Като допълнителна опция за индивидуално окачване на Baffle CapaCoustic Melapor. Продукт № 034/20
Сфера на приложение
В помещенията с висока ревербация често се налага да се вземат мерки за регулирането и. За тази цел се монтират системи с характеристики на звукова абсорбция с оглед намаляване на ехото.
Използват най-вече материали с отворена порьозност, намаляващи звуковата енергия. Звуковата енергия се намалява тъй като с разпространението на звуковите вълни газовите частици осцилират, като движението им се намалява поради триенето между частиците и стените на порьозните кухини на материала.
Типични сфери на приложение са например: Офиси и Call-Center-ве, търговски халета, ретсоранти, училища и детски градини, конферентни зали, зали за провеждане на семинари, обучения, производствени халета, зали за музикално обучение, студиа за записи.
Характеристики
- Висока звукопоглъщаща способност (вижте диаграмите)
- Устойчивост на температурни изменения
- дълготрайна: от - 40°C до +180°C
- краткотрайна: до +200°C
- Топлопроводимост 0,035 W(mK)-DIN 52612
- Поведение при пожар C-S1, d0, проверен съгласно DIN EN 13501-1; отговаря на клас B1 съгл. DIN 4102-1 (с лепило и покритие боя)
- Плътност: около 10 kg/m3
- Не съдържа минерални влакна и не уврежда здравето
- Без статично натоварване – не привлича прах
Цвят
Бял. Може да се тонира с Capatrend, съгласно цветовата палитра 3D-plus (без да оказва отрицателно влияние върху абсорбиращите свойства и поведението при пожар).
Модели
I. Директно лепене
CapaCoustic Melapor-Panel: Елементи със звукопоглъщащи свойства, бели или оцветени в различни цветове, с гладка или огъната повърхност. Могат да се лепят директно върху носещи повърхности, като облицовка на стени или тавани.
II. Елементи за окачване
CapaCoustic Melapor-Baffle: Бял или оцветен абсорбиращ елемент, с квадратна, кръгла или елипсовидна форма, с гладка структура на повърхността и с фабричен Т-образен жлеб. (шините не се включват в опаковката).
III. Елементи за окачване
CapaCoustic Melapor-Baffle: Взаимосвързани крепежни елементи за индивидуално окачване на елементите CapaCoustic Melapor Baffle.
IV. Окачени елементи
CapaCoustic Melapor-Deckensegel: Бял абсорбиращ елемент, с гладка структура на повърхността, във формат 1020x1020 mm и дебелина от 30 mm, включително аксесоарите за монтаж в опаковката на продукта.
