Descriere

Descrierea produsului

Elementele CapaCoustic Melapor constă dintr-un material buretos moale, elastificat şi duroplastic, pe bază de răşini melaminatice, cu o structură filigranică cu celule deschise.

Descrierea sistemului

Plăcile CapaCoustic Melapor pot fi lipite direct pe pereți sau tavane cu suprafaţă portantă, sau pot fi suspendate (în forma de Baffle) în spațiul liber prin intermediul șinelor ”T” standard.
Datorită montajului rapid şi a prelucrării uşoare, elementele CapaCoustic Melapor sunt ideale şi în cazul renovărilor ulterioare.

Componentele sistemuluiI.    Lipire directă:
  • CapaCoustic Melapor-Kleber
    Adeziv umplut pe bază de dispersie pentru lipirea panelurilor CapaCoustic Melapor 034/31-34.
    Nr. Produs: 037/13, conţinut-găleată: 25 kg.
  • CapaCoustic Melapor-Panel

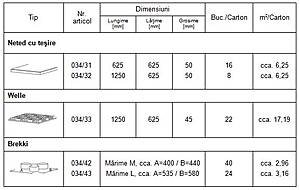

    Sortimentul include, conform tabelului, diferite formate standard şi suprafeţe (vezi tabelul).
II.   Elemente pentru suspendare:
  • CapaCoustic Melapor-Baffle
    Sortimentul include, conform tabelului, diferite tipuri standard (vezi tabelul).
  • CapaCoustic Melapor Deckensegel
    Sortimentul include tipurile Konkav şi Konvex (vezi tabelul).
  • CapaCoustic Abhang-Set
    Ca și completare opțională pentru suspendarea individuală a Baffelelor CapaCoustic Melapor. Nr. Produs 034/20
CapaCoustic Melapor Brekki

Frecvență [Hz]

Tip neted

Tip ondulat

αs Terţ

αp Octav

αs Terţ

αp Octav

100

0,08

0,20

0,04

0,10

125

0,16

0,08

160

0,33

0,14

200

0,46

0,60

0,21

0,30

250

0,55

0,28

315

0,82

0,45

400

0,86

0,90

0,58

0,70

500

0,89

0,70

630

0,95

0,77

800

0,95

0,95

0,81

0,85

1000

0,97

0,88

1250

0,97

0,90

1600

0,99

1,00

0,92

0,95

2000

1,00

0,94

2500

1,01

0,97

3150

0,97

1,00

0,95

1,00

4000

0,96

0,98

5000

1,04

1,04

aw

0,90

0,60

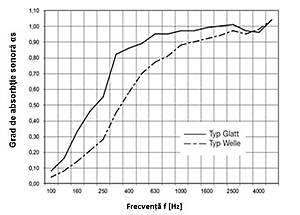

CapaCoustic Melapor Panel
Frecvență [Hz] Tip netedTip ondulat
αs Terţ αp Octav αs Terţ αp Octav
100 0,08 0,20 0,04 0,10
125 0,16 0,08
160 0,33 0,14
200 0,46 0,60 0,21 0,30
250 0,55 0,28
315 0,82 0,45
400 0,86 0,90 0,58 0,70
500 0,89 0,70
630 0,95 0,77
800 0,95 0,95 0,81 0,85
1000 0,97 0,88
1250 0,97 0,90
1600 0,99 1,00 0,92 0,95
2000 1,00 0,94
2500 1,01 0,97
3150 0,97 1,00 0,95 1,00
4000 0,96 0,98
5000 1,04 1,04
aw 0,90 0,60

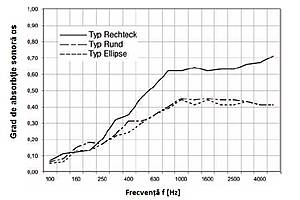

CapaCoustic Melapor Baffle distanţa axială 935 mm
Frecvență [Hz] Tip pătratTip rotundTip elipsă
αs Terţ αp Octav αs Terţ αp Octav αs terţ αp Octav
100 0,07 0,06 0,05
125 0,11 0,10 0,08 0,10 0,06 0,10
160 0,12 0,15 0,13
200 0,13 0,18 0,13
250 0,20 0,20 0,17 0,20 0,17 0,15
315 0,32 0,23 0,22
400 0,35 0,31 0,24
500 0,46 0,45 0,31 0,30 0,30 0,30
630 0,53 0,35 0,35
800 0,62 0,40 0,39
1000 0,62 0,65 0,45 0,45 0,44 0,40
1250 0,64 0,44 0,41
1600 0,62 0,45 0,44
2000 0,63 0,65 0,44 0,45 0,41 0,40
2500 0,63 0,44 0,41
3150 0,66 0,43 0,43
4000 0,67 0,70 0,41 0,40 0,41 0,40
5000 0,71 0,41 0,41
aw 0,30 0,30 0,30

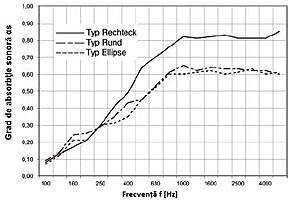

CapaCoustic Melapor Baffle distanţa axială 625 mm
Frecvență [Hz] Tip pătratTip rotundTip elipsă
αs Terţ αp Octav αs Terţ αp Octav αs Terţ αp Octav
100 0,08 0,09 0,07
125 0,13 0,15 0,14 0,15 0,12 0,15
160 0,17 0,24 0,21
200 0,21 0,25 0,21
250 0,30 0,30 0,29 0,30 0,30 0,25
315 0,41 0,35 0,31
400 0,49 0,43 0,35
500 0,64 0,60 0,45 0,45 0,45 0,45
630 0,70 0,53 0,52
800 0,76 0,61 0,60
1000 0,82 0,80 0,65 0,65 0,60 0,60
1250 0,81 0,62 0,61
1600 0,82 0,64 0,62
2000 0,83 0,80 0,63 0,65 0,60 0,60
2500 0,81 0,63 0,61
3150 0,81 0,62 0,63
4000 0,81 0,80 0,62 0,60 0,60 0,60
5000 0,85 0,60 0,61
aw 0,30 0,30 0,30

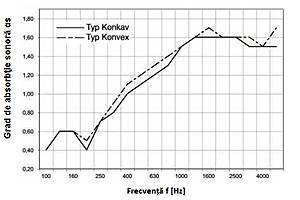

CapaCoustic Melapor Deckensegel – Înălţime de suspendare cca. 1000 mm
Frecvență [Hz] Tip KonkavTip Konvex
Aobj [m2] Terţ Aobj [m2] Terţ
100 0,40 0,40
125 0,60 0,60
160 0,60 0,60
200 0,40 0,50
250 0,70 0,70
315 0,80 0,90
400 1,00 1,10
500 1,10 1,20
630 1,20 1,30
800 1,30 1,40
1000 1,50 1,50
1250 1,60 1,60
1600 1,60 1,70
2000 1,60 1,60
2500 1,60 1,60
3150 1,50 1,60
4000 1,50 1,50
5000 1,50 1,70

Domenii de aplicare

În încăperi cu reverberație ridicată există de multe ori necesitatea efectuării măsurilor de reglare a acestuia. În acest sens, se montează sisteme cu caracteristici de absorbţie sonoră cu scopul de a reduce durata ecoului.
Se utilizează în mod special materiale poroase, care reduc energia sonoră penetrantă. Reducerea energiei sonore rezultă prin faptul că prin propagarea undelor sonore particulele de gaz intră în oscilaţie, dar mişcarea acestora este diminuată datorită frecării dintre particule si pereţii porozităţilor din material.

Domeniile tipice de utilizare sunt de ex.: Birouri şi Call-Center,
Hale comerciale
Restaurante
Şcoli şi grădiniţe
Săli de conferinţe
Săli de seminarii, de şcolarizare
Hale de producţie
Săli de studiu pt. muzica, studiouri de înregistrare.

Proprietăți

Proprietățile materialului
  • Capacitate înaltă de absorbţie sonoră (vezi diagramele),
  • Rezistenţă la variații de temperatură:
    pe termen lung: de la - 40°C până la +180°C;
    pe termen scurt: până la +200°C
  • Conductivitatea termică 0,035 W(mK)-DIN 52612,
  • Comportamentul în cazul de incendii C-S1, d0, verificat cf. DIN EN 13501-1; corespunde clasei B1 cf. DIN 4102-1 (cu adeziv şi acoperire cu vopsea),
  • Densitate: cca. 10 kg/m3,
  • Nu conţine fibre minerale şi nu ridică probleme din punct de vedere a sănătăţii,
  • Nuanţe: alb, pot fi vopsite cu Capatrend, conform paletarului de culori 3D-plus (fără a influenţa negativ proprietăţile de absorbţie şi comportament în cazul incendiilor).
  • Fără încărcări statice – nu atrage praful.

Gama de modele

Prezentare sortimenteI. Lipire directăCapaCoustic Melapor-Panel

Elemente cu proprietăți de absorbție sonoră de culoare albă sau vopsite în diverse culori, cu suprafața netedă sau ondulată. Acestea pot fi lipite direct pe suprafeţe portante, ca înveliş pentru pereţi sau tavane.

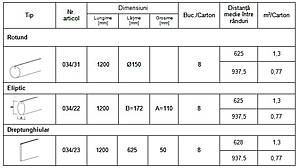

   II. Elemente pentru suspendareCapaCoustic Melapor-Baffle

Element alb sau colorat de absorbţie în formă pătrată, rotundă sau de elipsă cu o structură netedă de suprafaţă şi cu nut în formă de T executat din fabrică. (şinele nu sunt incluse în ambalaj).

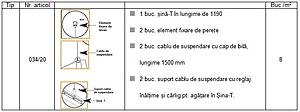

  III. Elemente pentru suspendareCapaCoustic Melapor-Baffle

Elemente de fixare interconectate pentru suspendarea individuală  a elementelor de CapaCoustic Melapor Baffle.

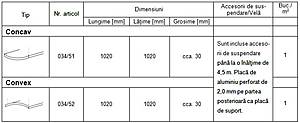

 IV.  Elemente pentru suspendatCapaCoustic Melapor-Deckensegel

Element de absorbţie de culoare albă, rotunjită, cu o structură netedă a suprafeţei, în format de 1020x1020 mm şi o grosime de 30 mm, inclusiv accesoriile de montaj în ambalajul produsului.

Комплектът съдържа:

  • 1брой Т-образна шина се монтира във фабрично изработени Т-образен жлеб на елемента Melapor Baffle
  • 2 броя елемент за закрепване на тавана
  • 2 броя кабели (с дължина от 1500 mm)
  • 2 броя поставки за кабели с независимо регулиране на височината

Разход

1 комплект за един елемент Buffle
